- Màn hình hiển thị số 5 chữ số - Full Digits, kiểu LED 7 đoạn
- Giá trị hiển thị: 00.000 ~ 99.999
- Kích thước mỗi chữ số LED 7 đoạn: Cao 306 x Rộng 203mm.
- Tấm nền sử dụng Alu đen 3mm gia công khoan cắt CNC.
- Mỗi chữ số LED 7 đoạn trên nền tấm mạch in phủ lớp sơn bảo vệ đường mạch được thiết kế thành module độc lập, sử dụng bóng LED siêu sáng lùn D5mm màu xanh lá.
- Mỗi module LED 7 đoạn kết nối với nhau bằng đầu Connector kết nối, dễ tháo lắp cho công tác bảo hành bảo trì.
Mạch điều khiển bảng LED 7 đoạn - Mạch điều khiển được tích hợp trong mỗi bảng LED 7 đoạn, phụ trách nhận dữ liệu từ bộ điều khiển trung tâm và giải mã các dữ liệu hiển thị lên LED 7 đoạn.
- Các mạch điều khiển bảng kết nối với Bộ điều khiển trung tâm bằng giao tiếp RS485 chỉ dùng 2 dây để giao tiếp đảm bảo sự ổn định trong hoạt động
- Độ sáng từng bảng led điều chỉnh được thông qua Bộ điều khiển trung tâm.
- Điện áp sử dụng 9-12VDC.

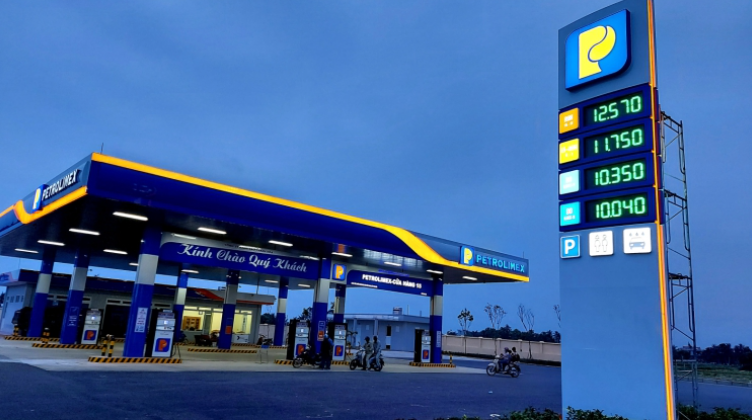

- Kích thước bảng LED bao ngoài: Dài 1040 x Cao 470mm.
- Khung bao làm bằng tôn dày 1.2 mm sơn tĩnh điện màu đen, thành trong của khung thép hộp có gờ bao quanh đặt kính gắn keo chuyên dụng kín chống nước.
- Mặt trước bằng kính an toàn dày 6mm, chèn gioăng chống nước và chống va đập
- Mặt sau bằng Alu đen dày 3mm, có lỗ gắn đầu jac kết nối với bộ điều khiển trung tâm, được gắn keo chuyên dụng chống nước.
- Cổng kết nối đầu vào theo chuẩn GX16-4pin.
- Lớp vỏ bao ngoài tôn dày 0.8mm sơn tĩnh điện màu đen đảm bảo mỹ thuật.
- Khung hộp bảng LED đảm bảo chống bụi - nước theo tiêu chuẩn IP54
