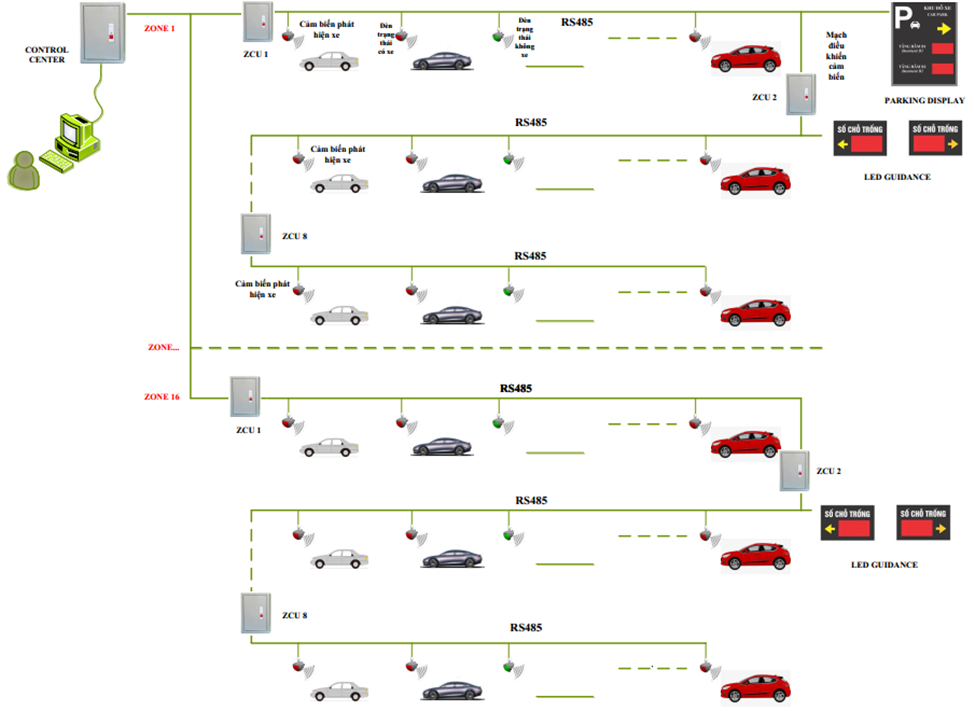

I. Mô hình hoạt động của hệ thống :

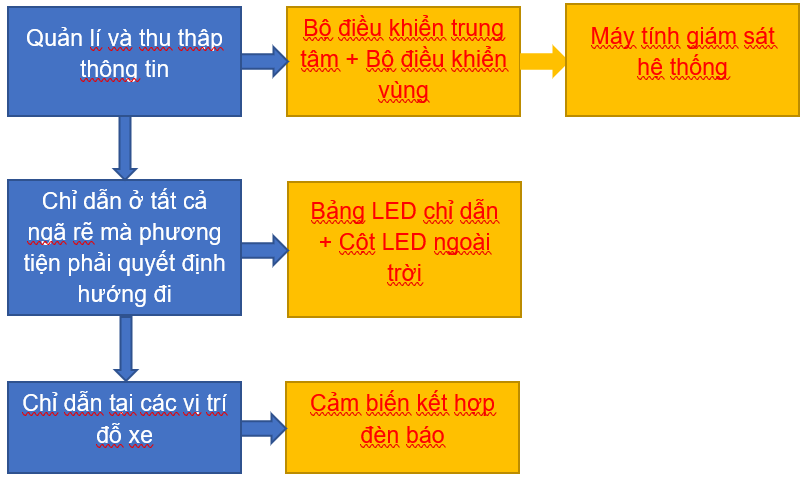

Quy trình hoạt động của hệ thống :
II. Thiết bị
1. Cảm biến siêu âm FT-SS04
Cảm biến là thành phần chính trong hệ thống hướng dẫn đỗ xe
Cảm biến thu thập thông tin về trạng thái vị trí đỗ xe theo thời gian thực, điều khiển hiển thị đèn LED và truyền dữ liệu về bộ điều khiển trung tâm theo giao thức RS485
Cảm biến và đèn LED hiển thị trong cùng một thiết bị giúp việc thao tác lắp đặt và bảo dưỡng thuận tiện hơn
2. Bộ điều khiển trung tâm FT-C01
Bộ điều khiển trung tâm là bộ phận cốt lõi của hệ thống, được thiết lập tại phòng điều khiển trung tâm.
Thiết bị này có nhiệm vụ liên tục tổng hợp thông tin trạng thái đèn báo các vị trí đỗ xe từ các tủ điều khiển vùng ở mỗi tầng đồng thời xử lý dữ liệu của hệ thống, sau đó đưa dữ liệu ra bảng LED để hiển thị thông tin về tình trạng chỗ trống trong bãi xe.
Bộ điều khiển trung tâm có tích hợp màn hình để giám sát realtime tình trạng hoạt đông của cảm biến và tủ điều khiển vùng

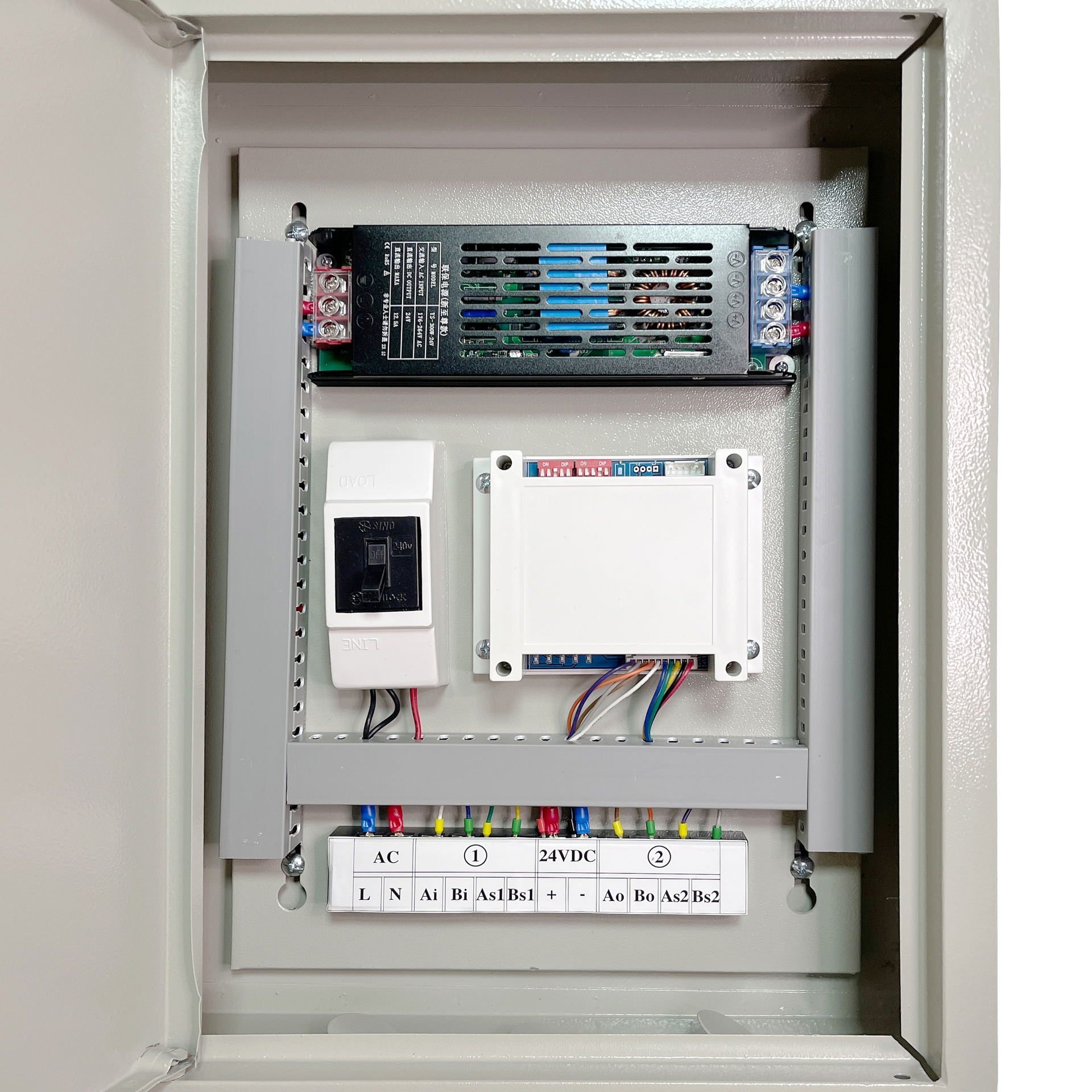

3. Bộ điều khiển khu vực FT-CS03
Tủ điều khiển vùng có nhiệm vụ liên tục tổng hợp thông tin trạng thái đèn báo các vị trí đỗ xe và truyền tín hiệu về bộ điều khiển trung tâm trong hệ thống báo chỗ trống tầng hầm.
Quản lí tối đa 64 cảm biến
4. Bảng LED ngoài trời
Module LED cường độ sáng cao, được sử dụng để lắp đặt ngoài trời. Nhận thông tin về tình trạng bãi đỗ xe từ bộ điều khiển trung tâm và hiển thị số lượng chỗ trống hiện tại trong bãi xe.
Thông thường được đặt tại lối ra vào cửa hầm bãi đỗ xe
5. Bảng LED trong nhà
Bảng LED hiển thị số chỗ trống theo khu vực nhận thông tin về tình trạng của bãi đỗ xe từ bộ điều khiển trung tâm (CCU) và hiển thị số lượng số chỗ trống hiện tại theo từng khu vực được thiết lập.
Lắp đặt tại các ngã rẽ giúp người điều khiển phương tiện dễ dàng tìm được vị trí đỗ xe thích hợp.
Bảng LED hiển thị số chỗ trống theo khu vực có 3 dạng : Chỉ theo 1 hướng, chỉ theo 2 hướng và chỉ theo 3 hướng
III. Phần mềm hỗ trợ

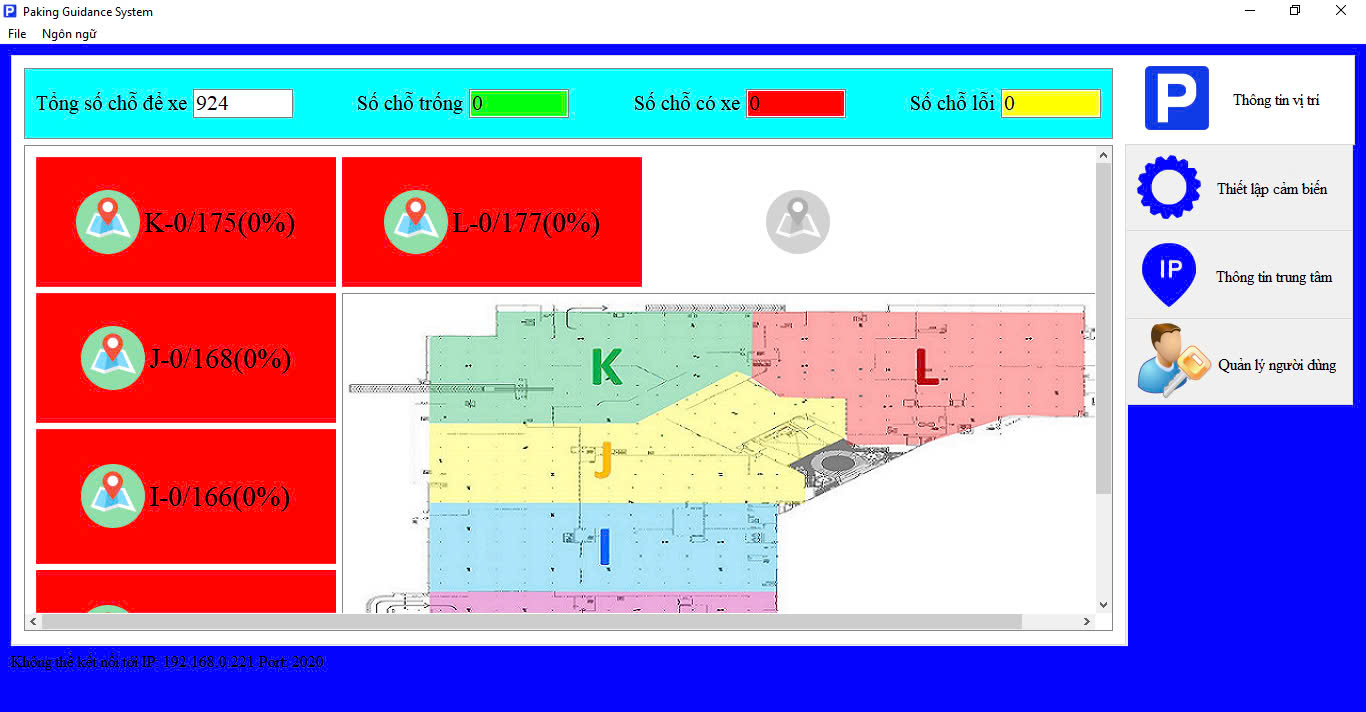

PHẦN MỀM PARKCAR - PGS
Là phần mềm giám sát và điều khiển hệ thống hướng dẫn đậu xe. Phần mềm được cài trên bộ điều khiển trung tâm, giúp thu thập dữ liệu của tất cả các cảm biến siêu âm thông qua các bộ điều khiển khu vực FT-CS03 và hiển thị bản đồ trên màn hình báo các vị trí còn trống.
Chức năng chính của phần mềm :
- Thu nhập thông tin tín hiệu từ các bộ điều khiển
- Hiển thị thông tin chỗ trống và hướng dẫn lái xe hướng đi .
- Hiển thị bản đồ map cho người quản trị hệ thống .
- Báo cáo quản trị hệ thống .
